氣體過濾分離器

-
聚結分離器
伽諾SNG-C聚結過濾器主要用于分離氣體中的少量液體及水霧、油脂成分,采用葉片分離及多層疏水、疏油性質復合纖維材料聚結濾芯。
產品描述:
伽諾SNG-C聚結過濾器主要用于分離氣體中的少量液體及水霧、油脂成分,采用葉片分離及多層疏水、疏油性質復合纖維材料聚結濾芯。
產品特點:
參考制造規范:GB150、ASME
殼體材質:碳鋼、SS304、SS316,SS316L
濾芯材質:玻璃纖維、聚酯纖維、不銹鋼網、植物紙等
最高過濾精度:0.1um/液滴>98%wt
最高工作壓力:3.0Mpa(高于需根據工況分級處理)
適用于溫度、流量、壓力波動大的惡劣工況條件
根據客戶要求可以進行特殊設計

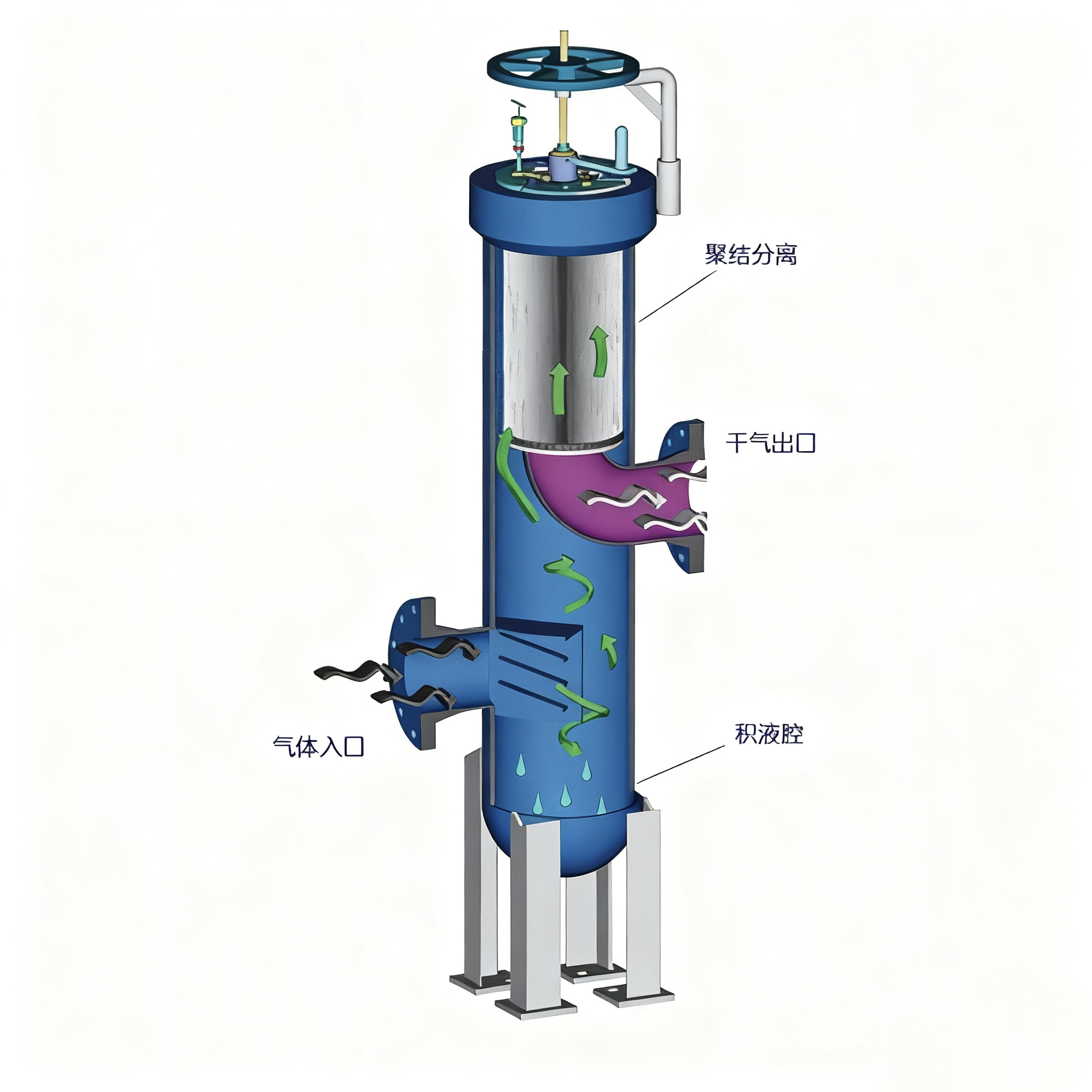

產品工作原理:
第一級:葉片分布器
進口分布裝置是確保流體以理想的方式進入分離裝置,提高分離效率和穩定性。
適用于大氣量和高液氣比的場合。針對進口流體進行有效的初級分離、將大液量進行脫除,降低氣中夾液量,高效處理流體波動及液體發泡情況,有效處理段塞流,并對流體動量進行均分配處理,確保后續分離設備處于高效分離區間,提高整體分離效率和設備穩定性。
當流體進入進口分布裝置時,流體與裝置表面發生碰撞,同時給予流體一個相等且相反的力,當力過大時,克服液體表面張力,容易引起液體的破碎。為避免液體破碎,需針對流體進行分析設計開發不同類型的進氣裝置。

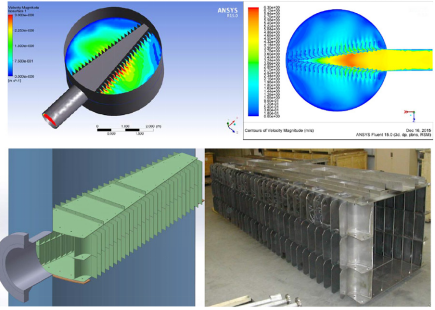

進口分布器模擬示意 Simulation schematic diagram of imported distribution devices:

葉片分布器產品特點:
1、降低高速氣體動量、避免局部氣速過高、均一分配流體動量
2、有效分離高液體負荷、改善下游分離設備效率,提高分離效率和穩定性
3、防止氣體進入底部液相空間,產生二次夾帶,影響下級分離設備
4、消除氣體發泡及波動
5、處理段塞流,處理高液氣比的場合
6、降低整體設備尺寸
第二級:利用濾芯過濾原理。
這一級是利用濾芯的進行再次聚結分離,采用高密度梯度玻璃纖維制造,為減少破損漏失設計成整體單片管結構,濾芯表面經疏水、疏油處理,可滿足各種精度等級要求。
濾芯產品結構:
規格:外徑63、90、114、140mm; 長度300mm~2000mm 濾芯骨架:不銹鋼或其他材料。 | 性能參數: 初始壓降:≤ 0.012MPa 濾芯允許壓差:0.1MPa 濾芯結構強度:大于1MPa 設計溫度范圍:-40℃~150℃ 過濾精度:0.1、0.3、0.5、1、3、5、10μm |
濾芯過濾形式選擇:
過濾器-不論是干氣體過濾器還是聚結過濾器都只有兩個基本的運行方式.流體流經濾芯的流向要么由內向外,要么由外向內.
液體 通常采用由內向外的流體流向除去液體.
固體 通常采用由外到內的流體流向除去固體.
化學注入撬的氣體過濾分離,保護后段儀器、儀表設備;
天然氣、空氣、氮氣等工業氣體分離液滴,保護壓縮機和渦輪機;
去除油脂、液滴、腐蝕產物及氣體中的其它污染物;
減少氣體純化單元的溶液損失;
保護氣體流量計,確保正確指示流量;
清潔燃料氣,保護燃燒裝置;
清潔干燥氣體,保護催化劑、干燥劑和吸附劑等。
